TX6114是一款开关降压型LED恒流驱动芯片
TX6114内置5A功率MOS开关降压型高精度、、高亮度LED恒流驱动控制器。
。
。

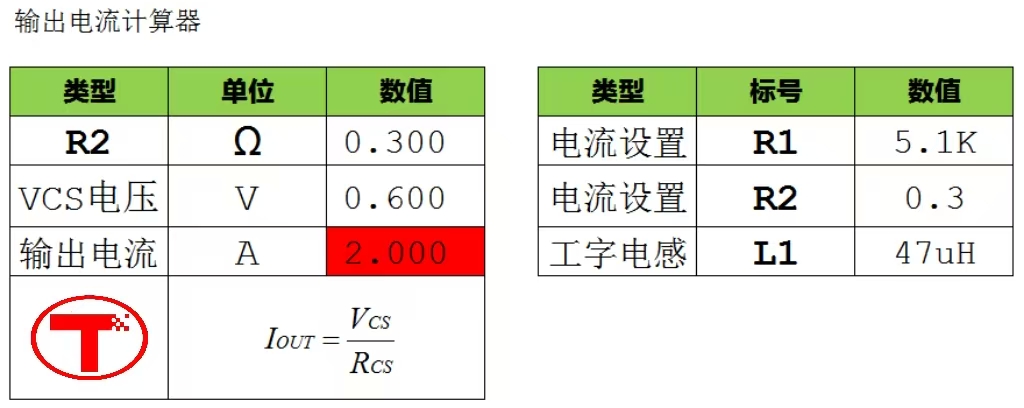

芯片通过一个外接电阻设定输出电流，，，， 最大输出电流可达2.5A。。
。

外围只需很少的元件就可实现降压、、恒流驱动功能
，，， 并可以通过DIM引脚实现辉度控制功能。。

系统采用电感电流滞环控制方式，，，对负载瞬变具有非常快的响应，，
，对输入电压具有很高的抑制比，
，，
，其电感电流纹波为 20%
，，，且最高工作频率可达 1MHz。。。

该芯片特别适合宽输入电压范围的应用
，，，其输入电压范围从 5.5V-40V
。。

芯片内部集成了过温保护电路，，， 当芯片达到过温保护点时，，系统立即进入过温保护模式
，，并降低输入电流以提高系统可靠性
。。

芯片还特别内置了一个 LDO，，其输出电压为5V，，最大可提供5mA电流输出，，，散热片内置SW脚。。。
。

芯片采用 ESOP8 封装。。。

输入电压
：12-40V
输出电压
：＜VIN+2V
输出电流：2A
工作频率：最高 1MHz
转换效率：96%
芯片封装
：ESOP-8


消费类电子产品
LED 照明
LED 背光

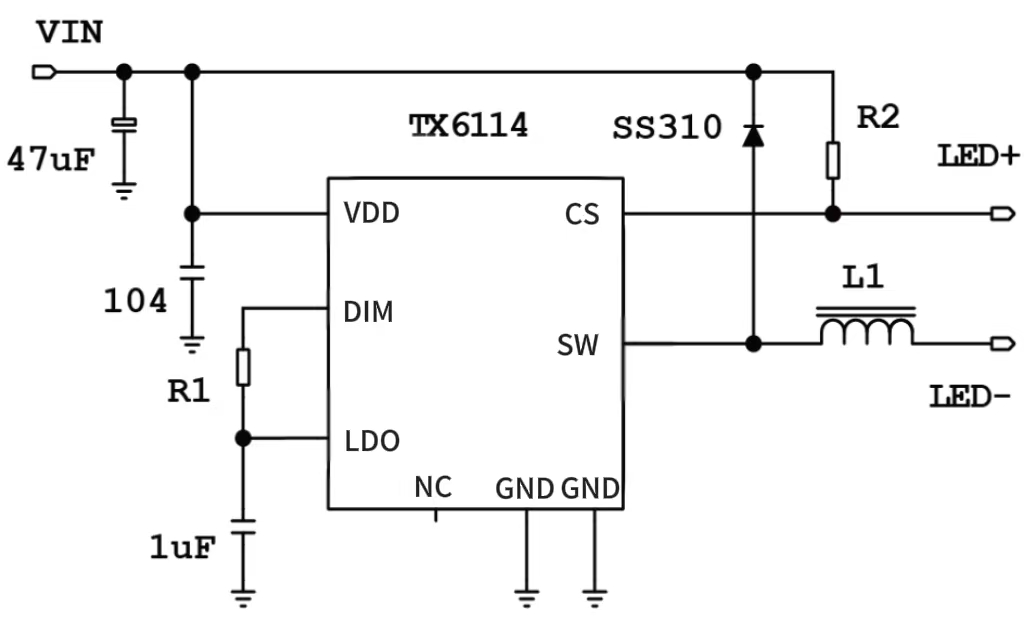

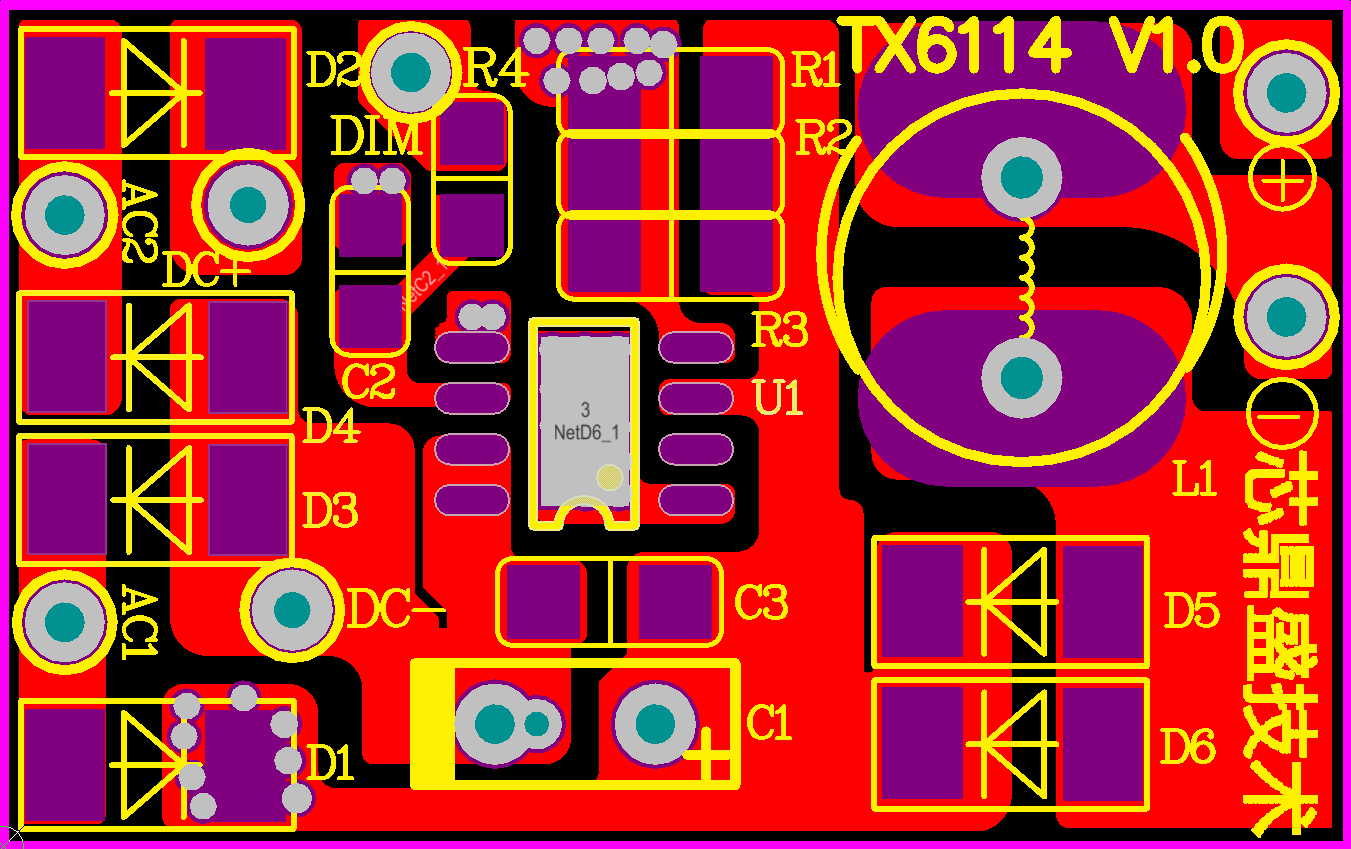

→ TX6114规格书 → TX6114__PCB_SCH_BOM资料
