简述:

TX6121B是一款高效率、、高亮度LED恒流芯片,,,,内置高精度比较器,,固定关断时间控制电路,,,恒流驱动电路等,,,特别适合大功率、、、、多个高亮度 LED 灯串的恒流驱动。。

芯片采用固定关断时间的峰值电流控制方式,,其工作频率最高可达1MHz,,,, 可使外部电感和滤波电容体积减小,,,效率提高。。

关断时间最小为 620ns,,,, 并可通过外部电容进行调节,,,,工作频率也可根据用户要求进行调节。。。

外置 VDD 稳压管。。。在 EN 端加 PWM 信号,,,,可调节 LED 灯的亮度。。。

通过调节外置电流检测电阻的阻值来设置输出 LED 灯的电流,,从而设置 LED 灯的亮度,,,,流过 LED灯的电流可从几十毫安到 5A 可调。。。。

芯片采用 SOT23-6 封装。。

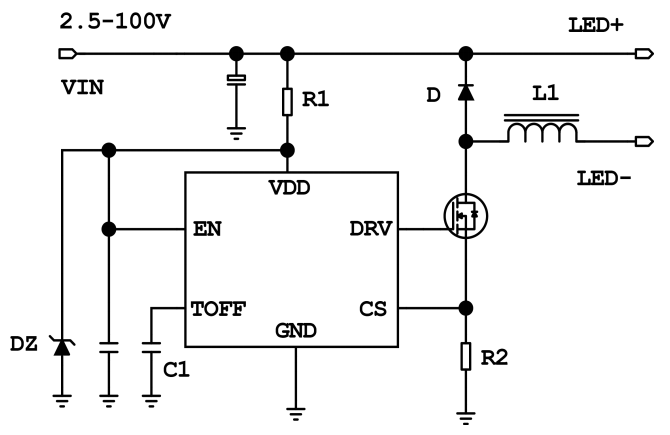

典型应用:

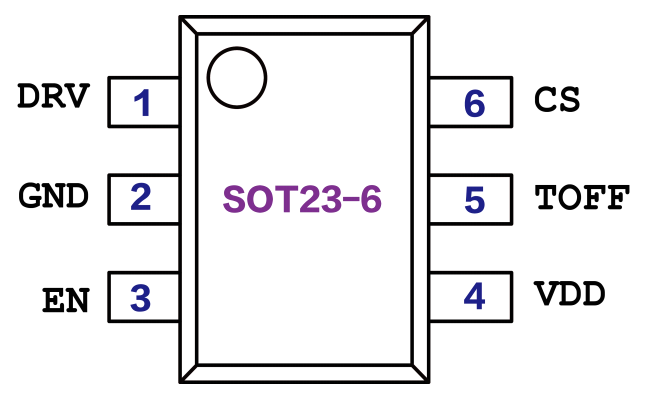

封装:




输入电压 :2.5V - 100V

输出电压 :< Vi + 2vV

输出电流 :5A

静态电流 :250uA

开关频率:固定 1MHz

调光:PWM / 线性调光

驱动方式:外置MOS

整流方式:同步整流

封装:SOT-23-6
